Odabir pravog kondenzatora za frekvencijski selektivni krug je ključan, a kao dobavljač kondenzatora elektroničkih komponenti, iz prve sam ruke vidio kako pogrešan izbor može dovesti do suboptimalnih performansi. U ovom blogu podijelit ću nekoliko savjeta o tome kako odabrati najbolji kondenzator za frekvencijski selektivne krugove.
Razumijevanje frekvencije - Selektivni krugovi
Prvo, idemo na brzinu proći kroz to što su frekvencijski - selektivni krugovi. Ti su sklopovi dizajnirani tako da dopuštaju prolaz određenim frekvencijama dok druge blokiraju. Koriste se u širokom rasponu aplikacija, od audio sustava do radijskih prijamnika. Najčešći tipovi frekvencijskih selektivnih sklopova su filtri, kao što su niskopropusni, visokopropusni, pojasni propusni i pojasni zaustavni filtri.
Osnove kondenzatora
Kondenzatori su pasivne elektroničke komponente koje pohranjuju i oslobađaju električnu energiju. Sastoje se od dvije vodljive ploče odvojene izolacijskim materijalom koji se zove dielektrik. Kapacitet (C) kondenzatora mjeri se u faradima (F) i određuje koliko naboja može pohraniti za određeni napon.
Impedancija kondenzatora (Zc) ovisi o frekvenciji i dana je formulom (Z_c=\frac{1}{2\pi fC}), gdje je (f) frekvencija signala, a (C) je kapacitet. Povećanjem frekvencije smanjuje se impedancija kondenzatora i obrnuto. Ovo ponašanje ovisno o frekvenciji je ono što kondenzatore čini korisnim u frekvencijski selektivnim krugovima.
Čimbenici koje treba uzeti u obzir pri odabiru kondenzatora
1. Vrijednost kapacitivnosti
Vrijednost kapacitivnosti jedan je od najvažnijih čimbenika koje treba uzeti u obzir. Određuje graničnu frekvenciju frekvencijsko - selektivnog kruga. Na primjer, u jednostavnom RC niskopropusnom filtru, granična frekvencija (f_c=\frac{1}{2\pi RC}), gdje je (R) otpor, a (C) kapacitivnost. Ako želite propustiti niskofrekventne signale i blokirati visokofrekventne, morat ćete odabrati kondenzator s odgovarajućom vrijednošću kapacitivnosti na temelju željene granične frekvencije.
Recimo da dizajnirate niskopropusni filtar za audio sustav koji bi trebao propuštati frekvencije ispod 2000 Hz. Možete koristiti formulu za izračunavanje potrebne vrijednosti kapaciteta ako znate vrijednost otpora. Ako je (R = 1000\Omega), tada je (C=\frac{1}{2\pi f_cR}=\frac{1}{2\pi\times2000\times1000}\približno 79,6nF).
2. Nazivni napon
Nazivni napon kondenzatora označava maksimalni napon koji kondenzator može sigurno podnijeti. U frekvencijski selektivnom krugu, napon na kondenzatoru može varirati ovisno o ulaznom signalu i konfiguraciji kruga. Morate odabrati kondenzator s naponom koji je veći od maksimalnog napona koji će se primijeniti na njega. Ako napon premaši nazivni, kondenzator se može pokvariti, što dovodi do kvara strujnog kruga.
Na primjer, ako vaš krug ima napon napajanja od 12 V, možete odabrati kondenzator s naponom od 16 V ili 25 V kako biste osigurali sigurnosnu granicu.
3. Tolerancija
Tolerancija kondenzatora odnosi se na dopušteno odstupanje od nazivne vrijednosti kapaciteta. Obično se izražava u postocima. Na primjer, kondenzator s tolerancijom od 10% i nominalnom vrijednošću od 100nF može imati stvarni kapacitet između 90nF i 110nF.
U frekventno selektivnim krugovima često je potrebna uska tolerancija, posebno ako izvedba kruga jako ovisi o točnoj vrijednosti kapacitivnosti. Za kritične primjene možete odabrati kondenzatore s tolerancijom od 1% ili čak manje. Međutim, ti kondenzatori visoke tolerancije obično su skuplji.
4. Temperaturni koeficijent
Kapacitet kondenzatora može se mijenjati s temperaturom. Temperaturni koeficijent pokazuje koliko se kapacitet mijenja po stupnju Celzijusa. Neki kondenzatori imaju pozitivan temperaturni koeficijent, što znači da njihov kapacitet raste s temperaturom, dok drugi imaju negativan temperaturni koeficijent.
U frekvencijskim selektivnim krugovima koji rade u širokom temperaturnom rasponu, trebate odabrati kondenzator s niskim temperaturnim koeficijentom kako biste osigurali stabilne performanse. Na primjer, u automobilskoj ili industrijskoj primjeni gdje temperatura može značajno varirati, neophodan je kondenzator sa stabilnim temperaturnim koeficijentom.
5. Dielektrični materijal
Dielektrični materijal koji se koristi u kondenzatoru utječe na njegove radne karakteristike. Različiti dielektrični materijali imaju različita svojstva, kao što su dielektrična konstanta, tangens gubitka i temperaturna stabilnost.
- Keramički kondenzatori: Oni se široko koriste u frekvencijskim selektivnim krugovima zbog svoje male veličine, niske cijene i širokog raspona vrijednosti kapacitivnosti. Imaju relativno visoku dielektričnu konstantu, što omogućuje visoke vrijednosti kapacitivnosti u malom pakiranju. Međutim, neki keramički kondenzatori mogu imati visok temperaturni koeficijent i nelinearnu karakteristiku kapacitivnost - napon.
- Filmski kondenzatori: Filmski kondenzatori nude dobru stabilnost, niske gubitke i širok raspon vrijednosti kapaciteta. Prikladni su za primjene gdje se zahtijeva visoka preciznost i niska distorzija. Međutim, obično su veći i skuplji od keramičkih kondenzatora.
- Elektrolitički kondenzatori: Elektrolitički kondenzatori imaju visoku vrijednost kapaciteta po jedinici volumena, što ih čini prikladnima za primjene gdje su potrebne velike vrijednosti kapaciteta. Međutim, oni imaju relativno visok ekvivalentni serijski otpor (ESR) i ograničeni frekvencijski odziv. Obično se koriste u filtriranju izvora napajanja, a ne u visokofrekventnim selektivnim krugovima.
Primjena - Posebna razmatranja
Audio aplikacije
U audio frekvencijskim selektivnim krugovima, kao što su ekvilizatori ili skretnice, trebate odabrati kondenzatore koji pružaju dobru kvalitetu zvuka. Filmski kondenzatori često su dobar izbor jer imaju nisku distorziju i ravan frekvencijski odziv. Također morate uzeti u obzir vrijednost kapacitivnosti i toleranciju kako biste osigurali točno oblikovanje frekvencije.
Primjene radijskih frekvencija (RF).
Za RF frekvencijske - selektivne krugove, kao što su RF filteri u bežičnim komunikacijskim sustavima, obično se koriste keramički kondenzatori. Oni mogu podnijeti visoke frekvencije i male su veličine, što je važno za kompaktne RF dizajne. Međutim, trebate odabrati keramičke kondenzatore s malim tangensom gubitaka kako biste smanjili slabljenje signala.
Važnost komponenti kvalitete
Kao dobavljač kondenzatora za elektroničke komponente, ne mogu dovoljno naglasiti važnost korištenja visokokvalitetnih komponenti. Kondenzatori loše kvalitete mogu imati nedosljedne performanse, visoke struje curenja i kratak životni vijek. To može dovesti do kvarova u krugu, smanjene pouzdanosti i povećanih troškova održavanja.
Prilikom odabira kondenzatora za frekvencijski selektivne krugove, također je dobra ideja uzeti u obzir reputaciju proizvođača. Poznati proizvođači često imaju stroge procese kontrole kvalitete i nude pouzdane proizvode.
Povezane elektroničke komponente

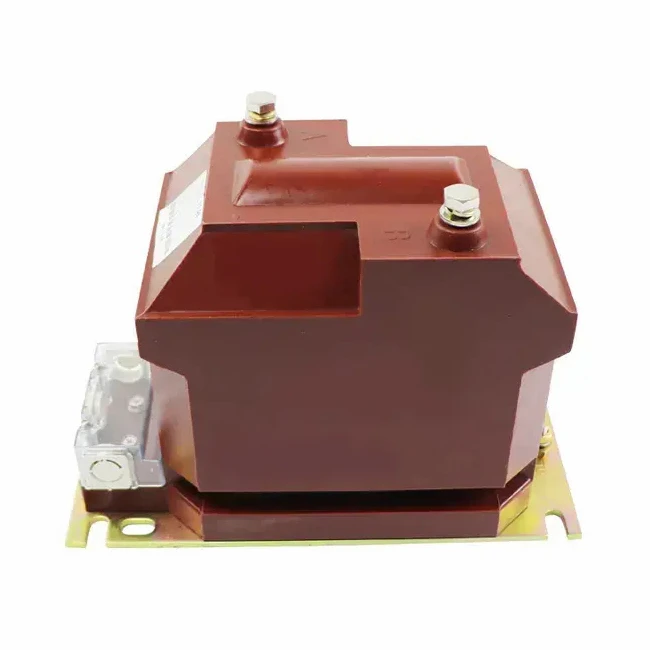

Osim kondenzatora, u frekvencijski selektivnim krugovima mogu se koristiti i druge elektroničke komponente. Na primjer,Strujni i naponski transformatormože se koristiti za mjerenje i transformaciju električnih signala, što može biti korisno u nekim frekvencijskim selektivnim primjenama.Električni reaktor za elektroindustrijutakođer se može koristiti u kombinaciji s kondenzatorima za formiranje rezonantnih krugova.
Zaključak
Odabir pravog kondenzatora za frekvencijski selektivni krug zahtijeva pažljivo razmatranje nekoliko čimbenika, uključujući vrijednost kapacitivnosti, nazivni napon, toleranciju, temperaturni koeficijent i dielektrični materijal. Razumijevanjem zahtjeva vaše specifične primjene i odabirom visokokvalitetnih komponenti, možete osigurati da vaš frekvencijski selektivni krug radi optimalno.
Ako ste na tržištu visoke kvaliteteElektroničke komponente Kondenzatorza vašu frekvenciju - selektivne krugove, ne ustručavajte se kontaktirati nas. Imamo širok izbor kondenzatora koji zadovoljavaju vaše potrebe, a naš tim stručnjaka može vam pomoći da napravite pravi odabir. Bilo da radite na audio projektu malih razmjera ili industrijskoj primjeni velikih razmjera, mi smo tu da vas podržimo.
Reference
- Horowitz, P. i Hill, W. (1989). Umjetnost elektronike. Cambridge University Press.
- Boylestad, RL i Nashelsky, L. (2012). Elektronički uređaji i teorija strujnih krugova. Pearson.
